Todo lo publicado por pcp04
-
Hola Justo ese modelo de notebook nunca me toco pero tengo un modelo similar con el mismo mother y con los binarios con región limpia: Saludos -
Bios EXO SMART XQ5C-11 XU113T Rev 1.2 BIOS c/ Region Limpia
pcp04 Publicó un tema en DOCUMENTACION TECNICA
Ver archivo EXO SMART XQ5C-11 XU113T Rev 1.2 BIOS c/ Region Limpia PAQUETE DE BINARIOS PROBADOS CON REGIÓN LIMPIA PARA NOTEBOOK: EXO SMART XQ5C-11 Motherboard: XU113T Rev 1.2 Versiones de Bios: TB60A-315-B y TB60A-328-C Enviado por pcp04 Enviado 06/10/26 Categoría Bios -
PAQUETE DE BINARIOS PROBADOS CON REGIÓN LIMPIA PARA NOTEBOOK: EXO SMART XQ5C-11 Motherboard: XU113T Rev 1.2 Versiones de Bios: TB60A-315-B y TB60A-328-C -
Ver archivo Asus Vivobook 14X 15X 16X 17X M1403QA M1503QA M1603QA M1703QA M1403QA Rev 2.0 BoardView Exclusivo para ElectronicaAR!! Boardview: Asus Vivobook 14X 15X 16X 17X modelos M1403QA M1503QA M1603QA M1703QA Motherboard: M1403QA Rev 2.0 Enviado por pcp04 Enviado 25/09/26 Categoría Boardviews
-
Exclusivo para ElectronicaAR!! Boardview: Asus Vivobook 14X 15X 16X 17X modelos M1403QA M1503QA M1603QA M1703QA Motherboard: M1403QA Rev 2.0 -
Hola, Las especificaciones estándares dependerán de la marca y modelo del servodrives, también si es posible gestionar el freno desde una salida freno del servodrives en lugar desde el PLC. Ejemplo de Tiempos y Parámetros Estándar: Parámetro / Fase Valor Típico / Estándar Función Tiempo de Pre-excitación (t_{pre}) 50 ms – 150 ms Tiempo necesario para magnetizar el estator y alcanzar el nivel de corriente requerido. Retardo de Apertura del Freno (t_{brake\_open}) 20 ms – 100 ms (según catálogo del freno) Tiempo que tarda físicamente el freno mecánico en soltarse tras recibir la señal electroimán. Par de Pre-carga / Anti-drop (Pre-torque / Hold torque) 20% – 80% del Par Nominal (según masa de la carga) Par inyectado en bucle abierto o cerrado en dirección opuesta a la gravedad antes de abrir el freno. Solución y Recomendaciones de Configuración: 1. Gestionar el freno directamente desde el Servodrive: Paso Crítico. No controle el freno desde las salidas digitales del PLC. La lógica del PLC genera latencias de ciclo de bus (EtherCAT, PROFINET, etc.) y de escaneo. Conecte el relé de control del freno a la salida dedicada para freno del propio servodrive (Brake Output). 2. Configurar el Par de Pre-carga (Pre-Torque / Weight Compensation): Ajuste de Par. Si el bucle de posición está cerrado a velocidad cero pero la carga cae, aplique un valor estático de Pre-Torque en el drive correspondiente al peso exacto de la masa suspendida. 3. Ajustar los tiempos internos del Drive: Ajuste de Tiempos. En la configuración de parámetros del servodrive, ajuste los siguientes valores: Brake Release Delay Time / $T_{open}$: Ajústelo al tiempo de apertura mecánica indicado en la hoja de datos del actuador lineal/freno (usualmente ~50–80 ms). Servo Enable Delay: Mantenga el control de posición congelado durante el tiempo $T_{open}$ para evitar que la integral del PI de velocidad se sature (windup) intentando corregir la posición mientras el freno aún está rozando. Saludos
-
Bios LENOVO Ideapad 5 15ARE05 GS55D GS55E MN-C811 81YQ BIOS
pcp04 Publicó un tema en DOCUMENTACION TECNICA
Ver archivo LENOVO Ideapad 5 15ARE05 GS55D GS55E MN-C811 81YQ BIOS BIOS ACTUALIZADO A LA ULTIMA VERSIÓN DISPONIBLE EN LENOVO (E7CN51WW) PARA NOTEBOOK LENOVO Ideapad 5 15ARE05 Type: 81YQ Motherboard: GS55D&GS55E MN-C811 Rev: 1.0 Enviado por pcp04 Enviado 17/08/26 Categoría Bios -
BIOS ACTUALIZADO A LA ULTIMA VERSIÓN DISPONIBLE EN LENOVO (E7CN51WW) PARA NOTEBOOK LENOVO Ideapad 5 15ARE05 Type: 81YQ Motherboard: GS55D&GS55E MN-C811 Rev: 1.0 -
Ver archivo HP 14-CK0061LA TPN-I131 GRANGER-6050A2977701-MB-A03 BIOS + EC Binarios de BIOS y EC (ITE) para notebook: HP 14-CK0061LA TPN-I131 Motherboard: GRANGER-6050A2977701-MB-A03_ Versión de Bios: F80 (ultima versión disponible en HP) Foto del código del motherboard: Enviado por pcp04 Enviado 11/08/26 Categoría Bios
-
Binarios de BIOS y EC (ITE) con región Me limpia para notebook: HP 14-CK0061LA TPN-I131 Motherboard: GRANGER-6050A2977701-MB-A03_ Versión de Bios: F80 (ultima versión disponible en HP) Foto del código del motherboard: -
Bios HP Pavilion 15-EH0004 DAG7HAMB8I0 REV I BIOS Y FW DE USB-C
pcp04 Publicó un tema en DOCUMENTACION TECNICA
Ver archivo HP Pavilion 15-EH0004 DAG7HAMB8I0 REV I BIOS Y FW DE USB-C Bios y fimrware del puerto USB-C funcional y con la ultima actualización F.20 para notebook: HP Pavilion 15-EH0004 Motherboard: DAG7HAMB8I0 REV I Como es procesador no requiere Clear ME (no tiene region Me) Enviado por pcp04 Enviado 09/08/26 Categoría Bios -
Bios y fimrware del puerto USB-C funcional y con la ultima actualización F.20 para notebook: HP Pavilion 15-EH0004 Motherboard: DAG7HAMB8I0 REV I Como es procesador AMD no requiere Clear ME (no tiene region Me) -
Hola, Muy buen diagnostico y solución el que haz realizado. Con respecto a tu consulta: No, la gran mayoría de motores NEMA 23 estándar (incluidos los de la serie que enlazaste) no están diseñados con una brida reforzada ni con una estructura de "base flexible" para absorber irregularidades de la superficie de montaje. El diseño típico asume una superficie de apoyo plana y rígida, y la brida (normalmente acero estampado de 2-3 mm en motores económicos) se comporta como un diafragma: cualquier desviación de planitud se convierte directamente en un momento flector sobre el alojamiento del rodamiento delantero. Algunas de las soluciones podría ser: 1) Arandelas de resorte (Belleville) o arandelas elásticas bajo los tornillos de fijación https://www.maferbul.com.ar/site/producto/elementos-de-fijacion-rapida/arandela-resorte-platillo-din-2093 https://es.made-in-china.com/co_marink/product_12mm-SS304-Knurling-Stainless-Steel-Disc-Belleville-Spring-Washer-for-Screw-and-Nut_uonoeyusey.html 2) Pedir al fabricante una brida más gruesa o de mecanizado (algunos fabricantes industriales ofrecen versión "heavy duty" o brida mecanizada en vez de estampada) si tu aplicación va a montarse en superficies que no siempre puedes garantizar planas. 3) Base o soporte intermedio mecanizado — en vez de exigir planitud a la placa final, usar una pieza intermedia rectificada/mecanizada solo en la zona de apoyo del motor, más barata de mantener plana que rehacer toda la placa Saludos
-
Hola Cual es el problema de tu notebook? si el problema que no detecta el M2 y tiene el Bios original, es decir no fue reprogramado con un Bios erróneo, entonces no creo que se problema del Bios, aca el colega probo con otro Bios y continuo con el problema.. Ahora si tu problema es otro, en descargas hay un Bios disponible Saludos
-
Hola Este binario de bios es para grabar el chip con un programar de memorias Spi tipo ch341 o similar, si no tenes entonces no lo podes hacer. Para otras consultas crea un tema en el foro de notebooks: https://electronicaar.com/forums/forum/6-notebooks/ Saludos
-
Hola! Me alegro que haya funcionado, igualmente el Bios es un bios que se bloquea por fecha, habria que ver que sucede luego de 1 meses que era el tiempo maximo que podia esta la net sin conectarse a la red del colegio. El imvalid signature detected como viste tiene que ver son el secure booy. Saludos
-
Hola El cartel de bloqueo es propio del bios, no pende del sistema operativo, por lo tanto no afecta que tenga un sistema u otro. Con respecto al modelo 18sf.. o 17sf.. ambos tiene el mismo mother. Saludos
-
Listo ! Adjunto un Bios original, es decir que se bloquea, con la misma versión de bios que tenes y con su región TXE limpia, por lo tanto deberia iniciar y salir el cartel para ingresar el codigo de desblqueo. Saludos BIOS_17SF20PA2_5518_1.03PBGH3_Bloqueado_Meclean.bin.zip
-
Hola, Si, esta todo bien, pero no tuve tiempo de buscat un bios, mas tarde te subo uno para qu elo pruebes! Saludos
-

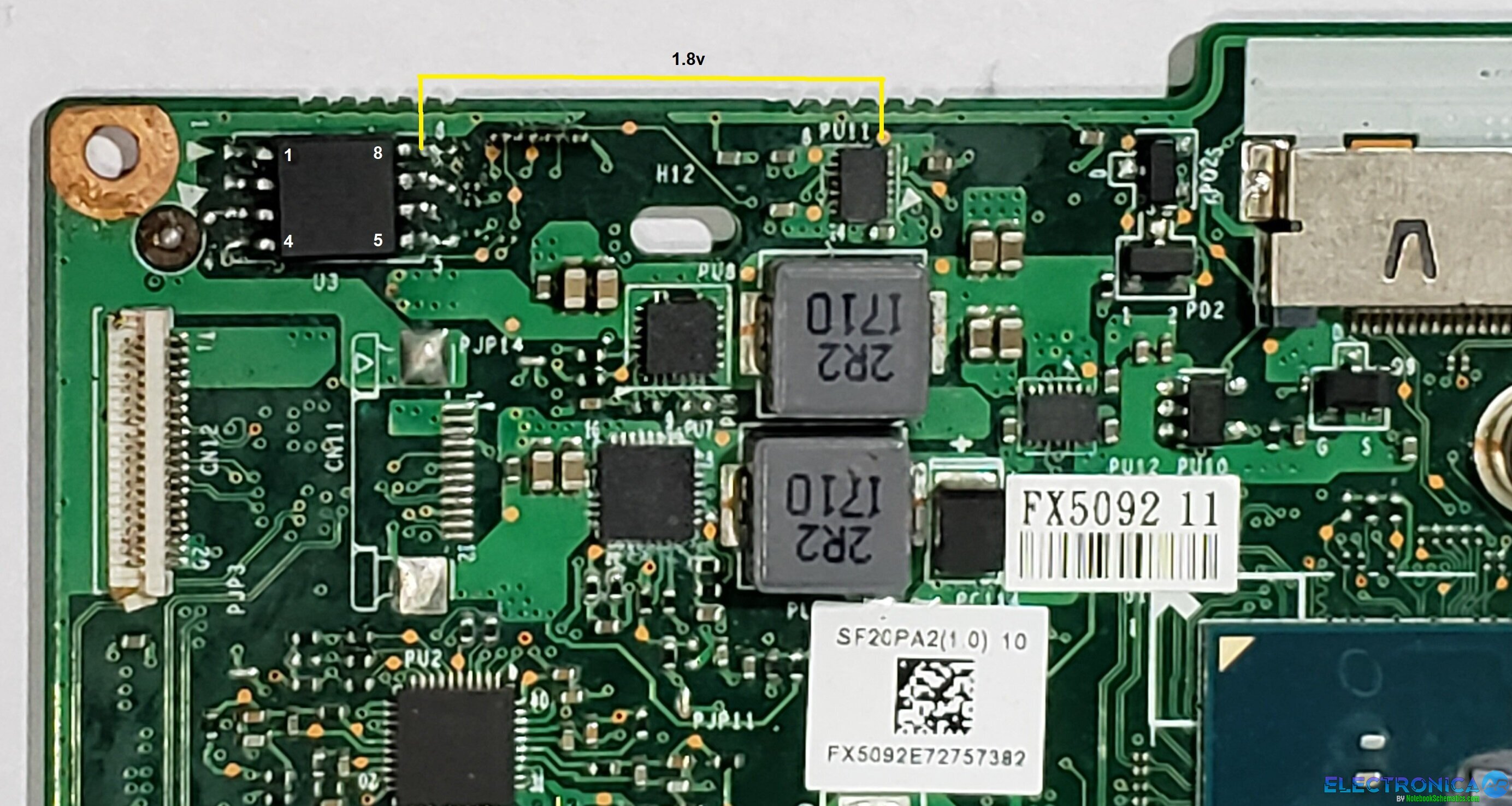

Hola, El problema no son los datos de DMI (numero de serie, etc), la región TXE (por lo general la netbook del gob, son Región TXE) almacena otros datos, para ser mas claros con cualquier Bios de sf20pa2 desbloqueado con la región limpia la net inicializara rápido . Otra cosa si mal no me acuerdo el problema de Invernación creo que eso esta relacionado directamente con el desbloqueo y no con la región limpia. En tu caso lo que se puede hacer es reprogramar el bios con un bios bloqueado con región limpia y luego probar esas paginas, decime que versión es el mother y pasame una captura del main setup del Bios, a ver si te puedo hacer un bios con esas característicos. Saludos Gerardo
-
Hola, La lentitud al encender la notebook, digamos la tardanza en dar imagen, se debe a que uso para desbloquearla un bios que no tenia la region TXE/ME limpia. Los mothers que tiene procesador Intel usan un bios con una región llamada TXE o ME, alli se guardan configuraciones específicas del mother, por lo tanto siempre es conveniente usar un Bios donde esa región esté por defecto, a esto se llama clear ME o TXE, o bios con región limpia. Si cargas el bios original entonces la net debería volver a iniciar rapida lógico bloqueada. Desconozco el tema de la página para desbloquear ese modelo, tenes el link? Saludos
-
Hola Estoy de acuerdo, en una frenada de emergencia en el lado de salida, la energía cinética del sistema se detiene de forma casi instantánea, al no haber flexibilidad, el tiempo de parada tiende a cero, lo que teóricamente eleva la fuerza del impacto a niveles infinitos, superando por mucho el par nominal de la caja, ademas los pernos de grado 12.9 son extremadamente duros, pero altamente sensibles a la fragilización por hidrógeno, provocando la fractura limpia en la base (zona de concentración de tensiones). Al no haber espacio físico para añadir un acoplamiento externo, solo quedaría integrar la elasticidad en los componentes existentes: 1. Pernos elásticos de cuello reducido (La solución más rápida): En lugar de usar pernos 12.9 estándar, mecanice o adquiera pernos con el vástago rebajado (su diámetro central debe ser menor que el diámetro del fondo de la rosca, aproximadamente el (80%) del diámetro nominal). -Cómo funciona: El cuello reducido actúa como un "resorte de torsión y tracción". Absorbe la energía del impacto deformándose elásticamente en toda su longitud, en lugar de concentrar el estrés en el primer hilo de la rosca. -Material: Cambie a grado 10.9 si es posible (tiene mayor tenacidad y capacidad de elongación que el 12.9) o asegúrese de que los 12.9 tengan un tratamiento de deshidrogenación estricto. 2. Brida de acoplamiento por fricción (Limitador miniatura): Transforme la unión rígida entre el portaplanetario y la brida en un embrague de deslizamiento limitado: -Estructura: Utilice arandelas de resorte cónicas (arandelas Belleville) bajo las cabezas de los pernos o en la unión, y reduzca ligeramente el par de apriete (o añada un casquillo espaciador calibrado). -Funcionamiento: En condiciones normales, la fricción transmite el par. Ante una frenada de emergencia, la unión "desliza" unos pocos grados absorbiendo el pico de energía en forma de fricción térmica, protegiendo los pernos y los dientes de los engranajes. Saludos
-
Hola, El BIOS esta disponible para descargar previa compra: Por otro lado no hay esquemático ni boardview de este mother, son notebook muy genericas. Saludos
-
Boardview ASUS FA506NF FA506NC FA506NCR NJX DA0NJXMBAC0
pcp04 Publicó un tema en DOCUMENTACION TECNICA
Ver archivo ASUS FA506NF FA506NC FA506NCR NJX DA0NJXMBAC0 Boardview para notebook ASUS FA506NF FA506NC FA506NCR Motherboard: NJX DA0NJXMBAC0 Enviado por pcp04 Enviado 18/07/26 Categoría Boardviews -
Boardview para notebook ASUS FA506NF FA506NC FA506NCR Motherboard: NJX DA0NJXMBAC0
