Ver archivo DELL INSPIRON 14Z 5423 - DMB40 INTEL MB 11289-1 - BIOS BIOS versión A16 (última disponible) DELL INSPIRON 14Z 5423 (UMA INTEL Y DIS AMD) Motherboard: DMB40 INTEL MB 11289-1 La primera vez que de imagen se deberá presionar FN+X (aparece un cartel indicando esto) para que la notebook salga del modo Manufactura Enviado por pcp04 Enviado 26/01/24 Categoría Bios

Mira de nuevo que agregue mas info

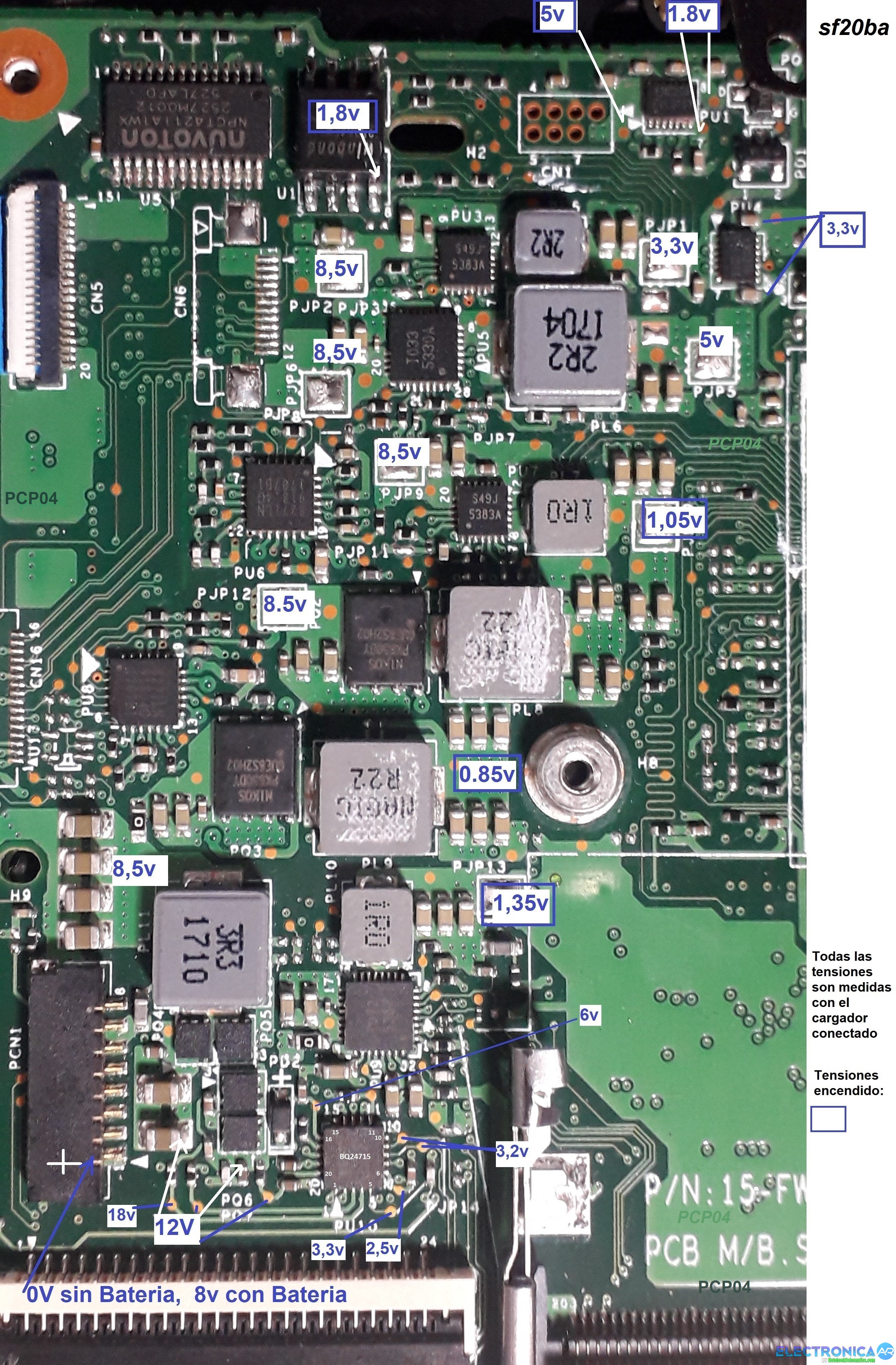

Hola, Tengo una placa sf20pa2 que es bastante similar y por la ubicación debe ser el mosfet que da tensión a la pantalla, en este placa dice 21H03 Te copio un post que había realizado hace tiempo sobre ese mosfet: Buscado para atrás la G5 y G6 (mother EF10MIx) también tienen un par de mosfets para controlar la tensión de 19/20v que va a la pantalla (imagen adjunta), comparándola con una placa sf20pa2 el circuito es similar, no igual pero similar, entonces busque el datasheet del mosfet que controlaba el paso de los 19v a la pantalla (PA503EMG) del la G5/6 y lo encontré, luego recordé que la mayoría de las veces los datasheet de los componentes smd dice el code marking o marked y es: 21YWW que quiere decir 21AñoSemana, en definitiva serviría cualquier mosfet que empiece con 21 y tenga las 5 cifras (ojo conviene corroborar que el componete que se saca de una placa con el esquemático) o mas facil sacar el mosfet/fet Q23 de una placa G5 o G6 [ATTACH type=full" width="1022px]6101[/ATTACH] Saludos

No hace falta una bobina podes dejar el puente, el caso de la bobina solo seria útil si usas lo pines de programación (test point) que filtrarían un poco el ruido de los cables. Slds

Bienvenido Mariano!

me respondo yo mismo, ya subiste la foto en un tema nuevo: /threads/placa-juana-manso-mf50gm-v1-3-no-enciende.2623/

Hola, subí una foto de la zona que se vea el bios y las resistencias que faltan y tratamos de marcarte los valores

Ya me llego la compra hace una semana, me sorprendí que en total desde que lo compré hasta que me lo entregaron pasaron 45 días, antes demoraba 60 días o mas: lo compre en AlliExpress el 16/10, me llego el mail del correo Argentino que ya tenia la pieza para declarar el 23/11, pague ese mismo día y me lo entregaron el 30/11/23

Los Bios que tengo yo de esa EXO son de menor versión: 1.02 y 1.03

Claro esa era otra duda que tenia: el "tiempo de respuesta", si es lento perdés la medición del pico. Veo si encuentro algo para medir pico de corriente y comento. Saludos

Hola, no se puede determinar por eso solo si es el bios o no, tenes que ver varios temas: el problema lo hace con cargador y con solo batería? tenes la tensión principal del mother 12v? Tenes tensión en el BIOS? Igualmente si fuera el EC olvidate necesitas un mother donante para cambiárselo, fijate lo que escribí en este tema: /threads/conectar-igualdad-bonaerense-dell-latitud-3120-gdb10-la-k512p-no-enciende.2604/ Saludos

Hola, me suena que es la notebook del gob Sarmiento de maestros, que versión de Bios tiene? fijate en el Setup del Bios. El tema que al ser un mother de notebook de ECS por lo general sale con un o 2 versiones de bios y listo, te queda buscar otro ensamblador que use el mismo mother, por ejemplo en tu caso es el mismo mother que la Bangho Futura 1426. Tema del Windows 10 mi experiencia: los casos donde no se puede instalar Win 10, que no es problema de un hardware dañado, son contados con los dedos de una mano.. recuerdo: -Un modelo de Samsung había que sacarle la Wifi y colocarla luego de que el Windows iniciara normalmente. -Un modelo de Dell que le tuve que sacar un disco SSD, de los viejos 32Gb y usar una versión anterior de Win 10. Luego como deje de instalar Windows de cero para pasar a clonar discos me olvide de esos problemas, es mas tengo 2 discos con Win 10 uno en modo legacy (32bit) y otro UEFI que los uso para probar las notebook y deben tener cientos de pruebas en distincas notebook Saludos

Bienvenido Griffon

Hola Buana, Colocando el sensor en serie entre la fuente y la carga tendrías sin consumo 2.5v, el nivel de tensión cambiara según la corriente dependiendo de la sensibilidad del sensor, según la siguiente guía para un sensor de 20A es 100mv/A (ACS712ELCTR-20A-T), es decir la variación de 0A a 20A es de 2V. También dice que es ruidoso, necesita calibrarse. https://naylampmechatronics.com/blog/48_tutorial-sensor-de-corriente-acs712.html Saludos

Bueno no he conseguido los datasheets de los ICs PU100, PU102 Y PU3005, ademas me encontré con otro problema: Suponiendo que el problema podría estar en el EC MEC1515-NB intente leer su memorias Flash, luego de determinar el pinout del puerto JTAG, haciendo mediciones entre un puerto llamado JDEG1 y el MEC, y comparando con el pinout del puerto JTAG del mother de otra DELL Latitude 3520 (203070-1), el pinout del puerto JTAG (JDEG1) del MEC para esta notebook GDB10 LA-K512P quedo así: [ATTACH type=full" width="823px" alt="LA-K5120_Pinout_JDEG1-JTAG.jpg]6028[/ATTACH] Cuando voy a intentar leerlo con el programador Vertyanov v3.2 encuentro que no tiene el MEC1515. buscando en el foro de este programador dice que no hay información sobre el MEC1515 por lo tanto por ahora no lo soporta, la solución sería cambiarlo por otro MEC de un mother igual donante, lógicamente algo que no tengo. Al parecer esta notebook/mother es tan nuevo que no hay información ni siquiera de sus ICs

Para cerrar el tema dejo el link a la subida del FW, cualquier cosa me envias un mensaje en privado /resources/tablet-enova-10-pro-bnd-rk3326-s863_a1-2.2050/

Te paso este bios funcional y con la región limpia

Si tenes razón en esa secuencia tenes que tener VSUS_ON antes. Dudas: -Enciende algún led? (digo de carga o cargador conectado), -Se puede probar si hace lo mismo en batería (no se el estado, si aun funciona) En caso que no encienda el led de carga, no cargue o la batería este muerta, podrías revisar la señal AC_IN_ON# que viene del AC_OK (pin BQ725A PU8800) Saludos

Lo tengo al Boardview, me han llegado 2 o 3 veces ese modelo. Si tenes RSMRST# en alto entonces tenes que continuar con la respuesta del PCH/Chipset que son SLP_S3# (SUSB#) y SLP_S5# (SUSC#) deben estar en alto luego de encender el mother, si estas señales no levantan entonces el PCH/Chipset por algun motivo no continua con la secuencia de Power ON, Con respecto al ITE entiendo que no es programable, si revisas las lineas HMISO/I tanto el ITE como el Chipset tiene comunicación con el BIOS (u2801) por eso entiendo que el ITE puede leer el chip de Bios, antes esto yo probaria reprogramar el Bios Saludos

Hola! De curioso compraste el IT8517VG en Tecnoliveusa? En esa situación es importante el estado de: PM_RSMRST# (la genera el ITE/EC) LIDSW# (viene del sensor de LID) Ambas deben estar en alto para que el mother encienda Hay datos en el Bios (pines 1, 2, 5 y 6) al enchufar el cargador y/o intentar encenderla? Saludos

Hola Cesar, es el mismo que vendia en ML, salen $3000 comprando fuera de ML, pero ya los tengo te los puedo dejar $2000. Saludos

Ah es igual a la EXO con mother T314P, mandas a masa la pata del lado del teclado del capacitor como se ve en la foto: (con 1,5v quise poner que ese pin tiene esa tensión y no 3,3v como otros mothers) [ATTACH type=full" width="869px" alt="1699904935814.png]6019[/ATTACH]

Hola, Si esas notebook son una mierd.., el teclado no dura nada, no se si es por mal uso o porque realmente es de mala calidad, pero a pesar de lo que yo pensaba al principio salen bastante reparadas (las placas que se parecen mas a una notebook): Teclado, Bios, IC de carga, Mosfet de entrada, etc Yendo a tu caso por le general el power on esta en un extremo o muy cerca, el pin debe tener 3v, a veces cerca del pin tiene un micra resistencia, capacitor que van a ese pin. Tendrías que haber subido una foto del sector del conector de teclado, sino es como estar a siegas. Hice un tema hace tiempo donde incluí varios mother de este tipo: /threads/pin-de-encendido-power-on-p-notebooks-exo-smart-y-otras-marcas-c-mother-tipo-tablet-xu133u-em_g8316_96b_ene-y116a.2022/#post-5315 Saludos

Para cerrar la consulta la solución definitiva del mother fue: "Hola, limpie el EC IT8227VG-256, el equipo copio los datos, el equipo funciona." /threads/dump-bios-ec-it8227vg-lenovo-ideapad-5-15itl05-gs55j-nm-d211.2601/
