Consulta componente Q501 G7 SF20BA V2 / 15-FW8-012001


paganuzzi

Publicaciones recomendadas


  • Seguidores:  0
  • Temas:  1
  • Contenido:  2
  • Reputación:   0
  • Days Won:  0
  • Ingreso:  15/01/24
  • Estado:  Offline
  • Visto:

buen dia como va tengo una plaquita de una g7 SF20BA V2 / 15-FW8-012001 si alguien tiene una igual y me puede decir que componente es el Q501 de la imagen, muchas gracias
Enlace al comentario
Compartir en otros sitios web


  • Seguidores:  64
  • Temas:  30
  • Contenido:  1.897
  • Reputación:   1.363
  • Days Won:  291
  • Ingreso:  28/05/20
  • Estado:  Offline
  • Visto:

Hola,

Tengo una placa sf20pa2 que es bastante similar y por la ubicación debe ser el mosfet que da tensión a la pantalla, en este placa dice 21H03



Te copio un post que había realizado hace tiempo sobre ese mosfet:

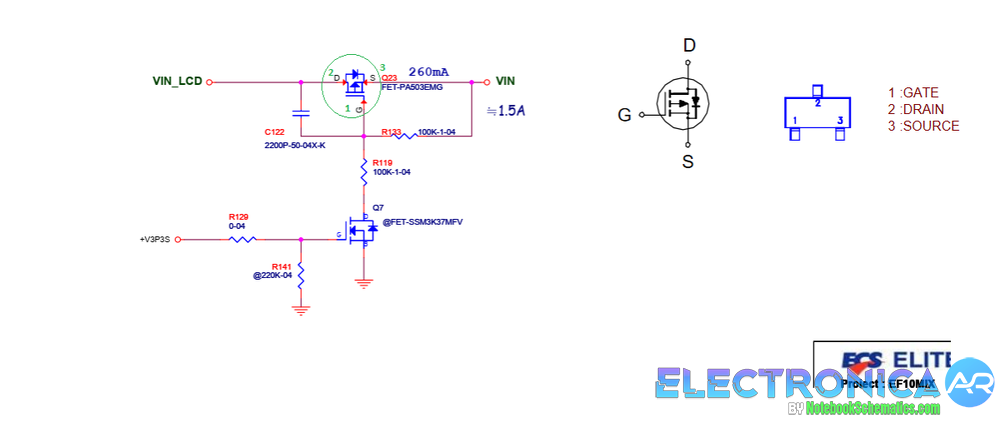

Buscado para atrás la G5 y G6 (mother EF10MIx) también tienen un par de mosfets para controlar la tensión de 19/20v que va a la pantalla (imagen adjunta), comparándola con una placa sf20pa2 el circuito es similar, no igual pero similar, entonces busque el datasheet del mosfet que controlaba el paso de los 19v a la pantalla (PA503EMG) del la G5/6 y lo encontré, luego recordé que la mayoría de las veces los datasheet de los componentes smd dice el code marking o marked y es: 21YWW que quiere decir 21AñoSemana, en definitiva serviría cualquier mosfet que empiece con 21 y tenga las 5 cifras (ojo conviene corroborar que el componete que se saca de una placa con el esquemático) o mas facil sacar el mosfet/fet Q23 de una placa G5 o G6



[ATTACH type=full" width="1022px]6101[/ATTACH]



Saludos

Editado por pcp04
  • Like 2
Enlace al comentario
Compartir en otros sitios web


  • Seguidores:  0
  • Temas:  1
  • Contenido:  2
  • Reputación:   0
  • Days Won:  0
  • Ingreso:  15/01/24
  • Estado:  Offline
  • Visto:

Hola,

Tengo una placa sf20pa2 que es bastante similar y por la ubicación debe ser el mosfet que da tensión a la pantalla, en este placa dice 21H03



Saludos

muchas gracias

Enlace al comentario
Compartir en otros sitios web


  • Seguidores:  64
  • Temas:  30
  • Contenido:  1.897
  • Reputación:   1.363
  • Days Won:  291
  • Ingreso:  28/05/20
  • Estado:  Offline
  • Visto:

muchas gracias

Mira de nuevo que agregue mas info

  • Like 1
