Conectar Igualdad Bonaerense Dell Latitud 3120 GDB10 LA-K512P no enciende


pcp04

Publicaciones recomendadas


  • Seguidores:  65
  • Temas:  32
  • Contenido:  1.959
  • Reputación:   1.379
  • Días ganados:  303
  • Ingreso:  28/05/20
  • Estado:  Offline
  • Visto:

Hola colegas,

Me llego la primera DELL Latitud 3120 del plan Conectar Igualdad Bonaerense con problemas: no enciende ni prende algún led, pero no esta en corto tengo 12v de la fuente principal y 3,3v que podrías ser 3V LDO, quería hacer algunas mediciones mas pero me encuentro con problemas para encontrar los datasheet e identificar los ICs principales:

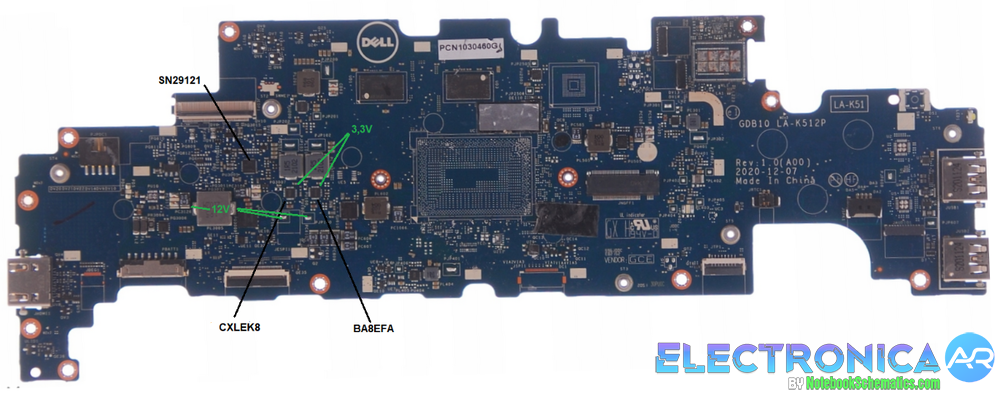

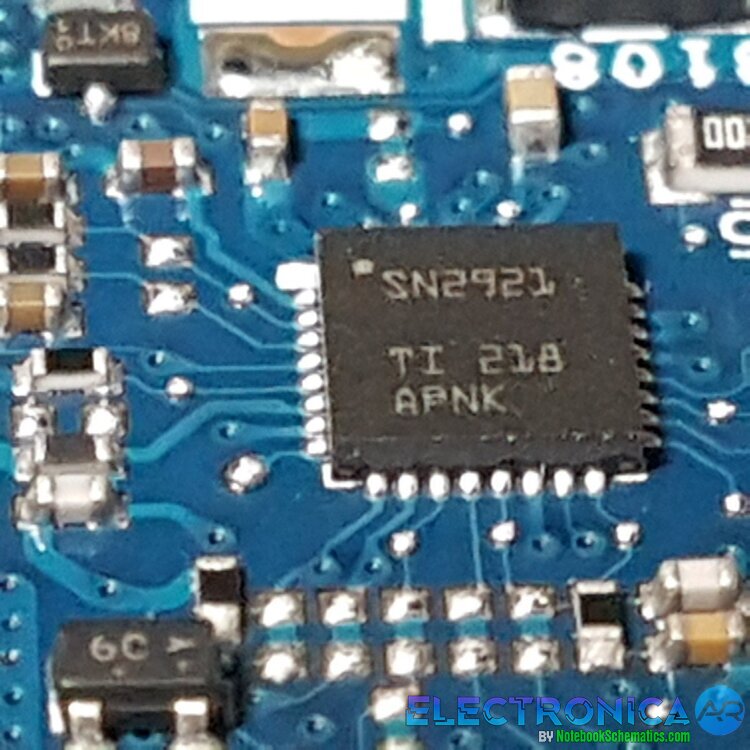

IC de Carga y fuente principal de 12v: PU3005 es un SN2921




Fuente de 3V y 5V: pu102: CXLEK8 pu100: BA8EFA (podría ser también BABEFA)



El motherboard es: GDB10 LA-K512P Rev: 1.0 (A00)



La verdad que la netbook se ve un fierrazo no se como se le cago.



La foto es lo mejor que encontré (lógico no es de mi mother porque esta foto no tiene procesador) pero sirve como referencia para marcar las mediciones e Ics






Después escribo si consigo avances!



Saludos

  • Like 2
Enlace al comentario
Compartir en otros sitios web

  • 4 weeks later...

  • Seguidores:  65
  • Temas:  32
  • Contenido:  1.959
  • Reputación:   1.379
  • Días ganados:  303
  • Ingreso:  28/05/20
  • Estado:  Offline
  • Visto:

Bueno no he conseguido los datasheets de los ICs PU100, PU102 Y PU3005, ademas me encontré con otro problema:

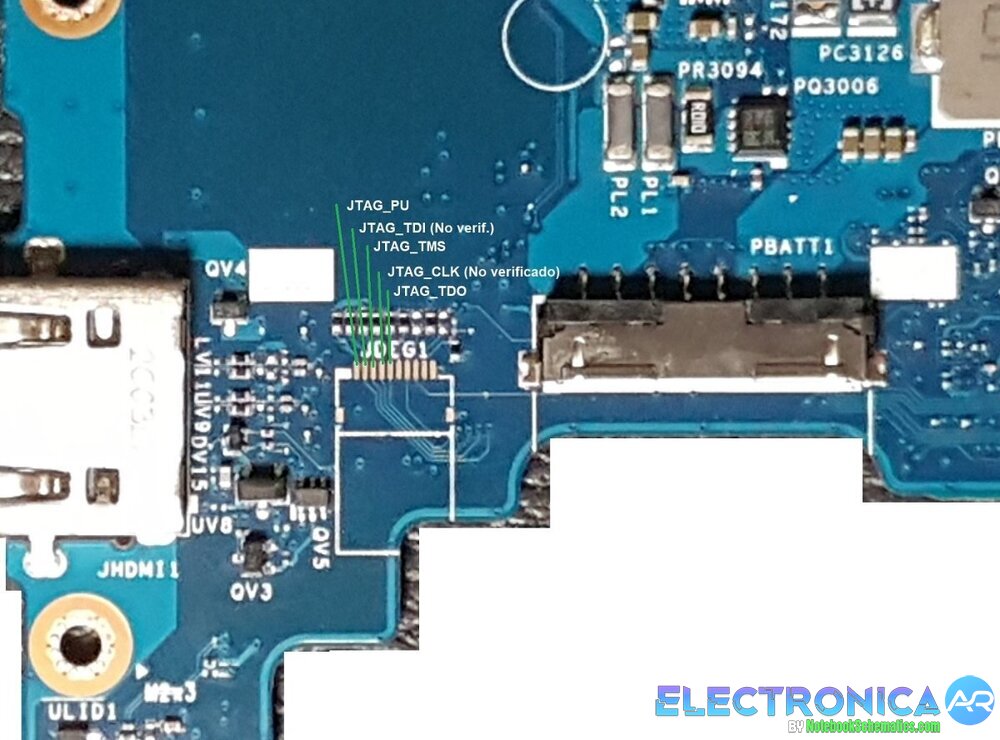

Suponiendo que el problema podría estar en el EC MEC1515-NB intente leer su memorias Flash, luego de determinar el pinout del puerto JTAG, haciendo mediciones entre un puerto llamado JDEG1 y el MEC, y comparando con el pinout del puerto JTAG del mother de otra DELL Latitude 3520 (203070-1), el pinout del puerto JTAG (JDEG1) del MEC para esta notebook GDB10 LA-K512P quedo así:








Cuando voy a intentar leerlo con el programador Vertyanov v3.2 encuentro que no tiene el MEC1515. buscando en el foro de este programador dice que no hay información sobre el MEC1515 por lo tanto por ahora no lo soporta, la solución sería cambiarlo por otro MEC de un mother igual donante, lógicamente algo que no tengo.

Al parecer esta notebook/mother es tan nuevo que no hay información ni siquiera de sus ICs
