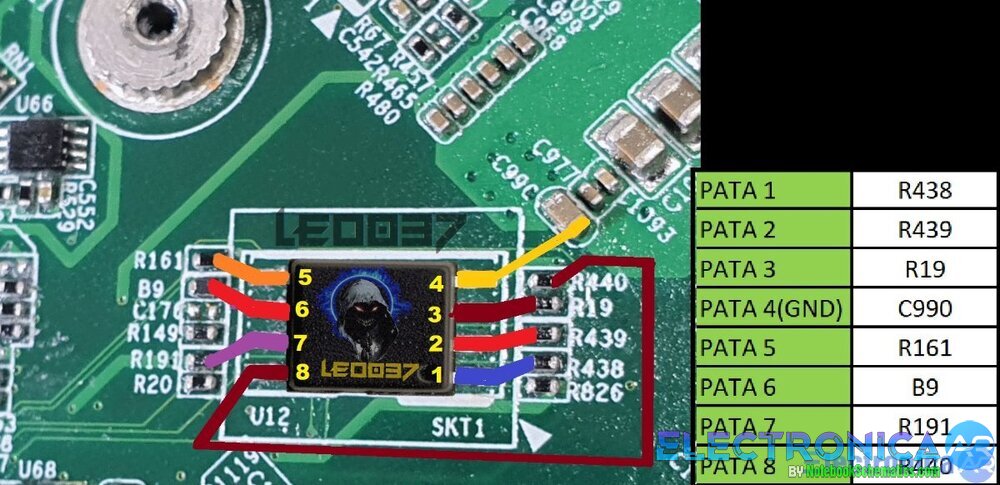

Hola A todos en esta ocasión les traigo por segunda vez el test point de esta TABLET 2 IN 1 digo por segunda vez por que hace mucho había subido al foro un PDF con todos los métodos de reparacion de todas las nets y bueno esta vez se lo traigo aparte por que se están viendo mas seguido estas TABLETS= TF10EA2-MB-P9 en sus dos versiones marcas Sarmiento y EXO._( ESTOS MOTHERS SON DE ELITEGROUP "ECS"). **** les dejo estas imagenes abajo por si optan en leer su contenido haciendo jumpwires para leer la bios o si levantan pistas por ser principiantes ect etc. DATO= estas tablets 2 in 1 LLEVAN UN CHIP BIOS WQ16FWUUIQ (EL BINARIO PESA 2MB). es recomendable leer estos chips en mother. INFO CHIP BIOS WQ16FWUUIQ ( SU PESO ES DE 2MB ) OSEA QUE SI HACEN BACKUP Y NO PESA 2MEGAS NO ESTA BIEN HECHO. ***TIP A TENER EN CUENTA ESTAS TABLETS HAY 3 MODELOS QUE POR FUERA SE VEN SIMILARES A LA DE LA FOTO DE ARRIBA PERO SE DIFERENCIA EN LA FORMA DONDE ESTA COLOCADA LA WEB CAM EN LA PANTALLA UNA ESTA A LA IZKIERDA LA OTRA EN EL MEDIO Y LA OTRA EN LA DERECHA Y TAMBIEN SE DAN CUENTA PRO EL TECLADO ESTE ESTA SEPARADO ENTRE ESPACIOS EN BLANCO POR CADA TECLA EN EL OTRO MODELOS NOP. bueno me despido y nos vemos en mi siguiente aporte para el foro.

Ver archivo FPW50 LA-H323P REV 1.0 Hola "Electronica AR" en esta ocasion traigo un BIOS EDITADO y testeado funcional ( por eso adjunto foto). HP Laptop 15-dw1085la FPW50 LA-H323P REV 1.0 Serigrafia Motherboard= FOTO DEL SETUP BIOS= BIOS ULTIMO UPDATE F.66 / Board ID=85F1 📌BIOS COMPATIBLE CON MICROPROCESADOR = INTEL CORE I3-10110U Intel Core i5-8265U Intel Core i7-10710U Intel Core i5-8365U Buenos nos vemos en mi proximo aporte. .. Enviado por LEO037 Enviado 18/07/24 Categoría Bios

Ver archivo PRIME-A320M-K- rev1.04 Hola electronica AR en esta occasion les traigo el bios de na ASUS PRIME-A320M-K- rev1.04 MOTHERBOARD=ASUS PRIME-A320M-K- REV 1.04 este bios esta EDITADO y TESTEADO y FUNCIONAL en su ultima version= MOTHERBOARD COMPLETA= Bueno sin mas nos vemos en la proxima subida..... Enviado por LEO037 Enviado 02/06/24 Categoría Bios

Ver archivo SH20JL V1.1_LEO037 Hola electronica ar en esta ocasion les traigo el binario mio de ACTUALIZACION de la maquina SH20JL1 _ (SARMIENTO) (MAQUINA DE FRENTE) MAQUINA CONTRATAPA. MOTHERBOARD COMPLETA= Y LA UBICACION DEL CHIP BIOS GIGADEVICE DE 16 MEGAS. FOTO DE ABAJO DE LA RAM = SH20JL2 V1.1 FOTO DEL SETUP BIOS= Bueno sin mas nos vemos en mi siguiente aporte para el foro. EL ARCHIVO FUNCIONA Y ES DE PAGO OBVIAMENTE,.. ESTE BINARIO PESA 16 MEGAS y se RECOMIENDA FUERTEMENTE QUE SE DESUELDE EL CHIP DE LA MOTHER SE HAGA BACKUP DEL ORIGINAL Y SE CARGA Y REPROGRAME ESTE BINARIO. Enviado por LEO037 Enviado 20/05/24 Categoría Bios

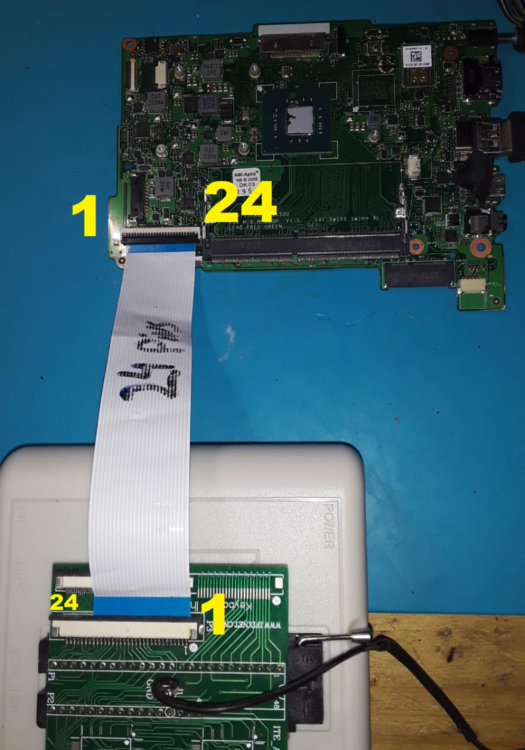

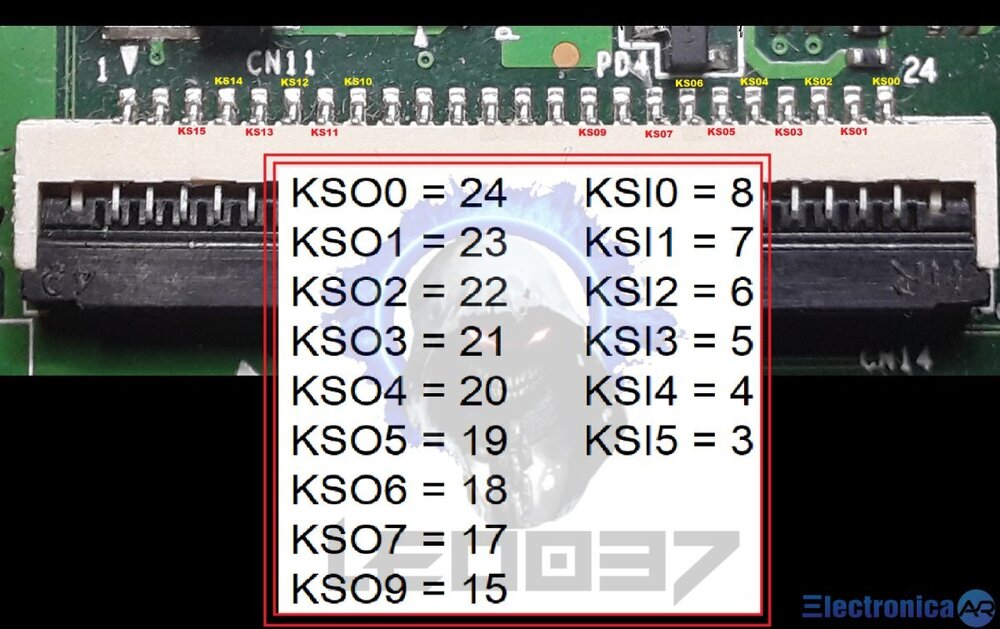

Hola a Electronica Ar en esta ocasión les dejo el PIN OUT de la siguiente mother= MF50GM en sus versiones V 1.2-V1.3-V1.5-V1.8-V1.71 y EJ20GM2 v2.0. *En mi caso use el rerogramador RT809H . (EN ESTE CASO DEJO UNA MINIMA PORSION DEL ESQUEMATICO.PDF DE LA JUANA MANSO DE LA SECCION DEL KBC ( EC) Embedded Controller ITE8987E AHORA VEAN EL PIN OUT... ESE SERIA EL PIN OUT DEL TECLADO= son 24 pines. LUEGO DE OBTENER EL PIN OUT VAMOS A ABRIR EL SOFT "RT809H" y CARGAMOS los siguientes datos= BUSCAMOS EN (ENTER CHIP PRINTING) el ITE8987E Y LUEGO ABAJO ALA IZKIERDA DICE (SET LINES). TOCAMOS AHI ELEGIMOS UN ITE RANDOM Y LE MODIFICAMOS LA INFO TAL Y COMO VEN EN LA IMAGEN DE ABAJO Y TOCAN (ADD). EN EL RECUADRO NARANJA DONDE DICE JKB Pins ( debe ir la cantidades de pines que tiene el teclado ( keyboard). y en el recuadro que marque en ROJO = es por si en la placa que comunica el CONECTOR DEL TECLADO Y EL RT809H estan en diferente osea que no esten alineados. por eso se marca esa casilla. (ESTILO MODO ESPEJO). BUENO SIN MAS NOS VEMOS EN EL SIGUIENTE APORTE. OBVIAMENTE DEBEN CONECTAR LUEGO EL GROUND SOLDANDOLO A UNA PARTE DE LA PLACA O USANDO UNA PINZA CAIMAN O COMO HCIE YO MANDANDOLO POR EL USB AL GROUND. y luego tocando en LEER en el soft y luego deben colocar el cargador y va a leer su KBC. cuando la mother ese energizada puede leer . backupear. borrar y programar

Ver archivo Rog Zephyrus GX502GW REV 2.0 (MODEL GU502G) (Bios Deshabilita la RAM onboard) BIOS de = ASUS . Rog Zephyrus GX502GW REV 2.0 (MODEL GU502G) ARCHIVO EXCLUSIVO PARA TECNICOS ( DIGO ESTO POR QUE PARA HACERO BIEN DEBEN EXTRAER EL CHIP BIOS AFUERA DE LA MOTHER Y REPROGRAMAR AFUERA). NADA DE USAR PINZAS Hola a todos en Comunidad de "ELECTRONICA AR". en este aporte de hoy les traigo un BINARIO .bin que al ponerlo en la motherboard DESHABILITA LAS PASTILLAS ( osea deshabilita las ram onboards). con esto digo que con este BINARIO AL USARLO YA NO DEPENDEREMOS DE LAS RAMS ONBOARDS. ⚠ REPITO LO QUE HACE ESTE BIOS TAN ESPECIAL ES QUE SI ESTAN EN DUDA DE SI SON LAS PASTILLAS OSEA LOS MODULOS DE LAS RAMS ONBOARD SI ESTAN DAÑADOS EN VEZ DE SACARLOS uno por uno, PUEDE PONERLE ESTE BIOS Y OBVIAMENTE EN EL ZOCALO DE LA RAM PONER UNA MEMORIA RAM FISICA Y ENCENDER EL EQUIPO Y DE ESA FORMA SABRAN SI ES RAM ONBOARDS O NO ⚠ . ( REGLA DE ORO HACER SIEMPRE BACKUP DEL BINARIO ORIGINAL CUANDO HAGAN REPROGRAMACION). y si ven que les da video retiren por las dudas los módulos de RAMS onboards. HISTORIA DEL EQUIPO= ASUS . Rog Zephyrus GX502GW REV 2.0 (MODEL GU502G) VIENE SIN DAR VIDEO. SE CHUSMEO VARIAS COSAS Y EL DIAGNOSTICO FUE RAM ONBOARDS ( TIPICO DE MAQUINAS GAMERS). SE PROCEDE A HACER BACKUP DEL CHIP BIOS GIGADEVICE CON EL TL866= GD25Q128B DE (16MBs) Y LUEGO DE EXTRAER BACKUP DE ESE MISMO EQUIPO. SE PROCEDE A EDITAR MANUALMENTE Y SE CREA EL BINARIO QUE AL USARLO DESHABILITA LAS RAMS ONBOARDS. Y EL RESULTADO DE MI LABURO ES QUE EL EQUIPO QUEDA DE ESTA FORMA FUNCIONAL= buenos sin mas nos vemos COMUNIDAD. nos vemos en mi siguiente aporte para el FORO. Enviado por LEO037 Enviado 29/01/24 Categoría Bios

Ver archivo EG523_EG524_NM-B453_Rev. 1.0__(Binario_Editado_Sin_Rams_Onboards) Hola "Electronica ar" en esta ocasión les vengo a traer un nuevo BINARIO TESTEADO por un norteamericano con SVOD4 que el drama que tenia era sus modulos/pastillas de ram onboards. este BIOS en particular lo que hace es desactivar la ram onboard de la motherboard para que uno le ponga una RAM fisica en el slot. el binario esta testeado y funcional. SI COMPRAS EL ARCHIVO ES POR QUE SABES COMO REPROGRAMAR UN CHIP BIOS OBVIAMENTE EXTRAYENDO EL CHIP AFUERA DE LA PLACA, SI LO COMPRAS Y USAS PINZAS Y NO TE SALE BIEN NO ME RESPONSABILIZO POR ERROR HUMANO. *adjunto imagen de la serigrafia de la MOTHERBOARD. Bueno sin mas nos vemos en mi proximo aporte.😎👍 Enviado por LEO037 Enviado 27/01/24 Categoría Bios

GENIAL !!!!! buenisimo que pudistes darle vida nuevamente a ese equipo.

Hola tengo una mother MF50GM V1.5 PERO tu VERSION V1.3 NO TENGO pero ARRIBA VA UNA 10K y abajo una BOBINA va , que podes hacer un puente con estaño para probar .

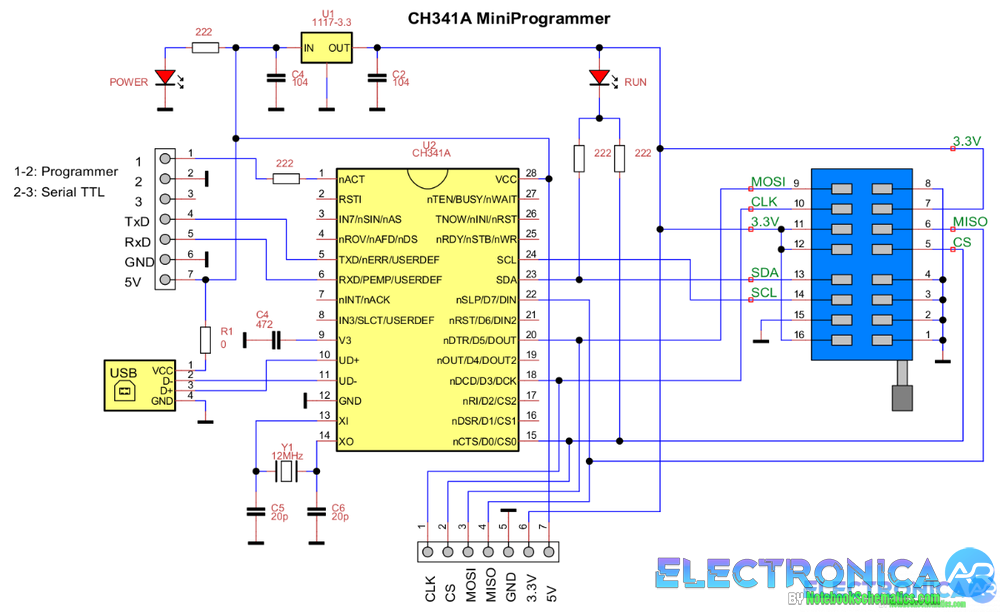

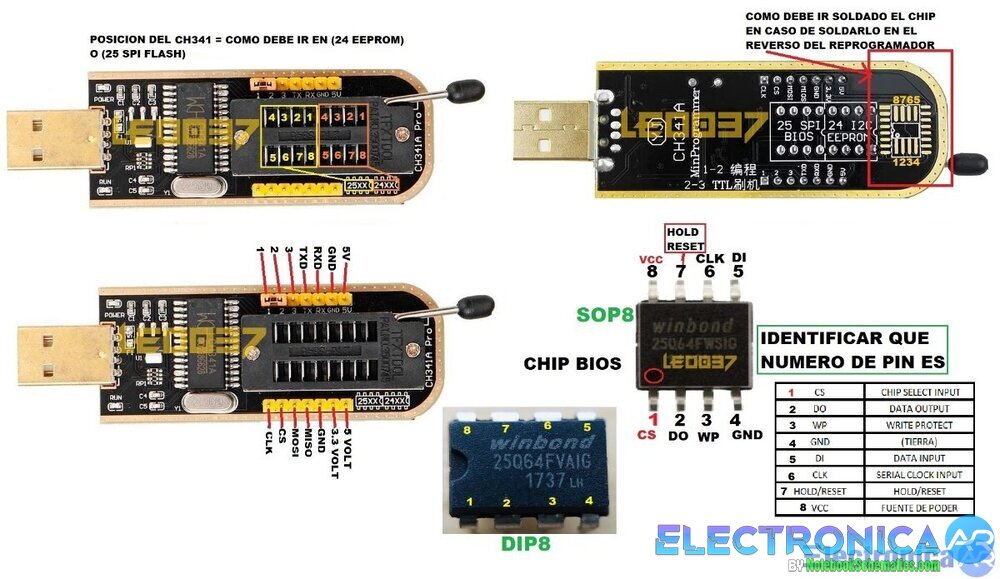

***hice este posteo en base a un drama que tuvo un chico con su reprogramador ch341 black que esta comenzando en el tema de reparacion de netbooks me escribió y le dije que hiciera esta mod al ch341 black y luego de hacer esto reprogramo y le quedo funcional la maquina le dio video. (esto se debe a un error de diseño del ch341 black). hola a todos este tip es viejardo antiguo (fuente google). pero como veo que hay gente que entra al foro por tema de solo las net del gob y se compran estos reprogramadores baratos (bueh ya son algo caro ja). para hacer reparacion de netbooks y cuando reprograman bios les queda en pantalla negra etc este es el problema bah uno de los problemas ja . quería dejar esta modificación. si se fijan con su multímetro = tanto el clk - cs- mosi - mios que seria miso). esos pines deberían tener sus 3.3v y no 5v que es lo que esta dando esos pines cuando uno compra estos reprogramadores ch341 black sin antes de modificarlos. lo que tienen que hacer es simplemente levantar la pata 28 dejarla en el aire ( siempre dejarla en el aire que no haga contacto con el pad de donde la levantaron es muy importante eso) y a esa misma pata que esta en el aire soldarle un filamento hacia el regulador de voltaje y luego soldar otro filamento de la pata 9 al regulador ( tal como se ve en la imagen). les dejo un vistazo de como se veria sin los integrados. ( arriba les deje las instrucciones). ? bueno aca abajo les dejo el esquemático de este bicho para que vean de lo que hablo... saludos y nos vemos en el próximo aporte.

felicitaciones, genial @pcp04

bienvenido

hola a todos estaba algo desaparecido con mucho laburo , bueno paso a comentar que esta net exo vr850 bloqueada era de un suscriptor de mi canal de youtube el cual se comunico conmigo por mail para que le realizara el reparacion definitivo ya que en varios lugares le dijeron que se hacia por bios ( error). y ensima le metieron fruta de que el equipo podría morir en el intento del reparacion. y como se que nadie en el foro compartió esta info y la quería dejar asentada de como reparar la net exo br40ii7 ( la notebook que se les entrega a los profesores en los colegios que vienen con un i3 ( que se puede cambiar) y una lectora de dvd . pero el desarmado es tedioso ja [attach type=full" width="451px" alt="maquina bloqueada.png]5729[/attach] cargador= 19v 3.42amp [attach type=full" width="507px]5730[/attach] 15bfq5-011000 *pcb m/b br45ii1 /br40ii7 r:01 [attach type=full" alt="1688252462791.png]5711[/attach] 1) procedemos a desarmar este equipo vr850 / exo br40ii7 = y ubicamos el "tpm" serigrafiado como (u27). [attach type=full" alt="sdaadasad.jpg]5708[/attach] 2) - luego de ubicar el tpm procedemos a la extracción del mismo. [attach type=full" alt="01.jpg]5709[/attach] a)- tenemos el tpm ubicado b)- procedemos a la extraccion y mostre casi como quedaria al extraerlo c)- y en la imagen "c" veremos como quedo al corregirlo y limpiarlo por completo a esa zona donde trabajamos. 3)-y bueno en esta ultima imagen vemos el resultado= [attach type=full" alt="qwwqwqqw.jpg]5710[/attach] gracias y espero les sirva esta info. para los que inician y quieren hacer unos mangos con el reparacion de este equipo. lo que si cobren bien y no regalen su laburo. valoren su tiempo y cobren bien... enjoy my info like always , lol ??

si tenes pensado instalar sistemas podes con las opciones que ya tiene.

si , pero como te había planteado hace unos días atrás. aun no esta liberado final para el publico estoy ajustando algo para el tema del logo. y es un solo BIN para esta TF10EA2 . _ _ _ _ _ _

hola desarmala hace el backup y subilo a este chat bro.

te recomiendo fuertemente que te consigas SCRAP de SF20PA2 -- SF20BA v2.0-- EJ20GM2 v2.0 -- MF50GM V1.2 ETC . asi extraes componentes de esas mismas mothers.

siii jaja asi es me vienen toqueteadas pero bue ahi deje mi pequeño grano de arena seria njumper wires pero en face note que varios les dicen test point y decidi dejarlo asi. es como ir y tratar de agarrar el viento cuando queres que llamen las cosas por su nombre y no sucede jajajja. gracias por comentar bro.

[ATTACH type=full" alt="1681943591177.png]5566[/ATTACH] y otra cosa que note fijate si podes limpiar eso antes de encender tu equipo para evitar problemas. y asegurate que cada pata este soldada bien. ( con buen contacto). otra cosa a tener en cuenta con estos equipos es que cuando reprogramas el chip bios ( memoria spi flash) y le das en encender debes esperar minimo 1 minuto y si no te da imagen apagas y luego encendes y a los 30 o 37 segundos deberia darte imagen si reprogramastes bien. *otra cosa que versión del soft ch341 usas o si usas el TL866 ii 2plus , *otra cosa si usas el ch34 usas con el reductor de voltaje de 1.8v o sin eso ???

cuando lei que pusistes dos veces la SF20BA V1.1 me parecio raro esa mother pero luego vi las fotos que adjuntastes y vi que decia SF20PA2 v1.1 y viene con carcasa negra es una APRENDER CONECTADOS esa viene con doble logo dudo que el bin de la sf20pa2 comun osea la que dice SARMIENTO le quede bien creo que tengo uno bloqueado para esa aprender conectados.
