Consulta Clock de BIOS, SF20BA 2.0

[Limit Electro 0]

Hola buenas a todos.

Tengo una net modelo de pcb SF20BA 2.0, que le intente reprogramar la bios (estaba bloqueada y tengo el dump original), y dejo de funcionar (empezó a parpadear el led de encendido).

Este procedimiento ya lo eh hecho antes y veo que no hay una solución especifica. Para realizarlo use el CH341A con el sofware de cuando lo compras, desoldando la flash de la placa y, obviamente, utilizando el adaptador de 1.8v. Luego de que no me funciono utilize el NeoProgramer para hacer otros intentos.

Lo llamativo es que la placa hace exactamente lo mismo aunque flashee la BIOS y el EC con cualquier cantidad de .bin´s de los que hay dando vuelta. Al sacar la ram o cambiar la ram (incluso por una que no sea low power) sigue haciendo lo mismo, por tanto acuso a la BIOS del problema.

Examinando encontré algo que me pareció raro, no tengo clock en la main BIOS (solo 100hz que supongo que es una medición parasita), esto es normal? O sea el clock es habilitado luego de algún paso de la secuencia de arranque o debería esta siempre presente al darle power? Alguien sabe como se genera el clock?

PD: Los cristales los medí y están en las frecuencias de 19.2Mh y 32Kh como indican sus encapsulados y las subfuentes también miden lo esperado.

[pcp04 1.382]

Hola,

-Lo lógico que luego de encender la notebook haya datos en el bios: clock, CS, SI y SO,  si no hay datos uno podría pensar que falta algo en la secuencia de power-on  antes de llegar al bios pero.. pero me ha pasado en otras notebook que reprogramando el bios sale funcionado, por eso no siempre que no haya datos en el bios sea indicación que el problema no esta en el bios,  bueno es comentario de experiencia pero no se si aplica en este caso.

-No se porque te aparece frecuencia de 100hz debería ser 50hz si tenes problemas de tierra o masa, 100 parece ripple de onda completa,  en cuanto usas la Base de tiempo del Osciloscopio? Esta usando el cargador de la netbook o una fuente de laboratorio?



Siguiendo con tu caso he visto varios comentarios  que le ha pasado este problema, en mi caso me paso una vez hace 4 años con una sf20pa,  termine cambiando el mother por una sf20ba (lo que tenia a mano) ,  luego opte  por ser cuidadoso y liberar el mismo Bios con el que viene la notebook.

Obviando que ningún componente se haya desolado o corrido de alrededor del Bios o el EC.

Otra alternativa es hacer un backup previo del BIOS y el EC,  verificar varias veces que el backup este correcto,  si al reprogramar el bios con uno liberado aparece el problema volver al bios original, si continua el problema reprogramar con el EC original,  si aun continua el problema, que puede ser tu caso, sera que algo se ha dañado o corrompido en el  procesador?

Podría ser que se uso un BIOS liberado con la región TXE sucia (sin hacer un Clear TXE del Bios)  y esto haya afectado al procesador?  pero no es visto este problema en otras notebooks.



Podes verificar si hay datos en la SPI del EC? en este caso ya debería haber datos a penas conectes el cargador.



Saludos

[Limit Electro 0]

Voy respondiendo en orden para no poner muchas citaciones molestas:

-Al darle power en la bios no tengo lectura de datos solo sube el nivel de voltaje y cae cuando se reinicia el equipo, pero pensé que por ahí eso se debe a que no tengo clock.

-La fuente que uso es una genérica de las mismas prestaciones que la original, también conmutada. La base de tiempo estaba en el orden de los milisegundos, osea muy lento para un clock.

-Comprobé de no haber volado los componentes cercanos (tengo algunas fotos del antes) y no falta ninguno, todos miden "normal" teniendo en cuenta que están en el circuito.

-La data que saque del EC original la comprobé y es igual que uno de los .bin que anda dando vueltas para el EC en mi caso el archivo se llama "EC-Original-G7.bin" y contrastando con otro de nombre "SF20BA.bin" tiene una pequeña diferencia en un sector donde esta casi todo vació (FF). Ambos los probe y seguía sin funcionar

-Luego utilize una BIOS que me había funcionado en otra G7 bloqueada y le limpie la region TXE con el MEinjector y todo eso, tampoco funciono.

-Justamente mi miedo es que el estrés térmico haya generado un mal contacto en el procesador, no tengo como hacer reballing. La flash del EC parece correcta (con el archivo que tenia original y algún otro que probe), Hay data constante ya puesto el cargador y su clock es bastante rapido (MHz media). Acá tenia algunas fluctuaciones en las mediciones, pasa que mi osciloscopio es un Owon de 50Mhz medio medio.

Por ultimo como dije antes la falla es siempre la misma, aunque cambie RAM, con pila o sin pila, Firmware del EC O BIOS original o desbloqueada

[pcp04 1.382]

Hola,

Muy bien el detalle que realizaste.

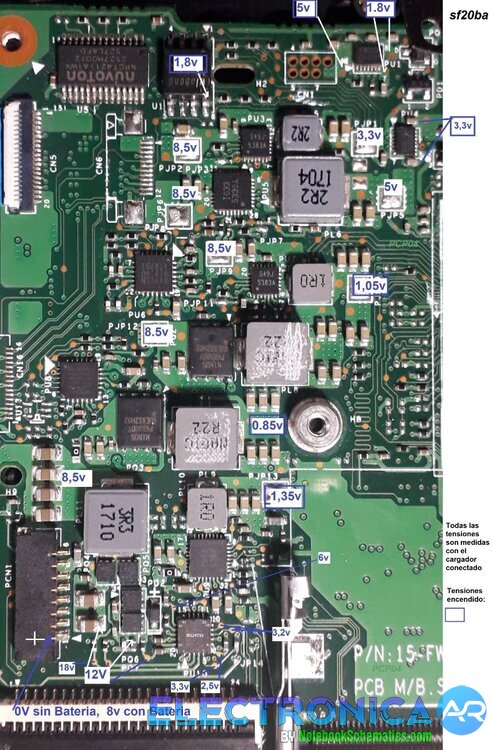

Aunque crearía que vas a tener todas las tensiones en el mother, podrías comprobarlo, para esto adjunto una imagen donde se indican las tensiones.

Estrés térmico.. en esta netbook solo te puede pasar si dejas el mother encendido sin disipador por mucho tiempo,  no se como  15 minutos,  he visto muchos probar si el mother da imagen sin disipador y no paso nada, yo mi mismo veo que encienda, medio las tensiones, etc sin el disipador, por lo tanto descarto ese problema, si antes de reprogramar el BIOS daba imagen y procedido normalmente a reprogramar el bios, es decir se trabajo sin batería, sin cargador, no hay componentes volados, etc, entonces el problema se produjo al reprogramar con el Bios liberado, algo afecta al procesador o al EC (IT8928E) .

Un problema importante de este mother es que no hay esquemático





Anda pensando



Saludos

[Limit Electro 0]

Esto vale oro, cuando tenga tenga tiempo voy a revisar los voltajes y actualizo el estado.

Saludos.
