Tip DELL latitude 3120 (Conectar Igualdad) PLAN BONAERENSE

[LEO037 1.607]

Hola a "electronica ar" paso a comentar y compartir lo que me llego a mi taller y a mis manos una DELL latitude 3120 del gobierno argentino del plan CONECTAR IGUALDAD - BONAERENSE=



Sistema Operativo=Windows 11 PRO education

Arquitectura= 64 bits

Procesador= Intel celeron N5100 1.10Ghz 1114Mhz 4 procesadores principales...

Fecha y version del BIOS= Dell Inc 1.21.1

(mas info en su pagina oficial de DELL).

memoria ram= 4GB (DDR4)

Disco duro=

• 64 GB de eMMC, integrada, Celeron solamente
  M.2 2230, 128 GB, PCIe de 3.ª generación x2, NVMe, SSD de clase 35
  M.2, 2230, 256 GB, PCIe de 3.ª generación x2, NVMe, SSD de clase 35

dejo un par de imagenes que tome en mi humilde laboratorio.

[ATTACH type=full" alt="ooooooooo.jpg]5544[/ATTACH]

[ATTACH type=full" alt="asasasaasasas.jpg]5543[/ATTACH]

SISTEMA OFICIAL=

[ATTACH type=full" alt="ssssssssssssssssssss.jpg]5545[/ATTACH]

*AL INICIAR TIENE ESTE SOLO SPLASHLOGO=

[ATTACH type=full" alt="zxczxczxcxczxcz.jpg]5547[/ATTACH]

P.D= odio esos tornillitos.

[ATTACH type=full" alt="WhatsApp Image 2023-04-10 at 01.31.32.jpeg]5546[/ATTACH]



* como no vi a nadie que compartiera que les llego estos nuevos equipos del gobierno a sus talleres y compartiera info les dejo esta info en el foro.

QUIERO ACLARAR que cuando entre en el sistema de este equipo note que no tiene el famoso "INTEL THEFT DETERRENT" je pensando que seria como sus predecesoras .

* desarme el equipo tengo backup del bios original pero como aun no hay equipos bloqueados el backup lo conservo a futuro para liberarlo ya sin bloqueo con su logo original. ( hay version comercial de este equipo asique dudo sea necesario crear bin) ...AUN..

..recién las están entregando a los estudiantes estos equipos nuevos DELL ( agradecimientos especial a juan y cristian un colega y amigo de mi grupo de whats app que me paso el dato de quien tenia este equipo para chekear y obtener info).



(((( bueno sin mas me despido. ah y quería avisar que próximamente en mi canal de YouTube y al foro suba un video de una net que es un hibrido de net g4 con net g5 con mother que se bloquea estilo net del gobierno. ( aclaro por que esa maquina al poner su serigrafia en don google no sale nada de info))).



enjoy my info. ??



ADJUNTE EL BIOS DE ESTA DELL 3120 = EN LA PAGINA OFICIAL ESTA EL EJECUTABLE ( ENCRIPTADO) PERO ACA LES DEJO EL BIN (FREE)

[Lucassvori 9]

Hola leo, consulta. me llego la misma. si le doy al boton de encendido, prende el led en color naranja y se apaga. el equipo nunca enciende. puede ser problema de bios o ec?

[pcp04 1.380]

Hola leo, consulta. me llego la misma. si le doy al botón de encendido, prende el led en color naranja y se apaga. el equipo nunca enciende. puede ser problema de bios o ec?

Hola, no se puede determinar por eso solo si es el bios o no, tenes que ver varios temas: el problema lo hace con cargador y con solo batería? tenes la tensión principal del mother 12v? Tenes tensión en el BIOS?



Igualmente si fuera el EC olvidate necesitas un mother donante para cambiárselo, fijate lo que escribí en este tema:

https://electronicaar.com/threads/conectar-igualdad-bonaerense-dell-latitud-3120-gdb10-la-k512p-no-enciende.2604/



Saludos

[Lunatica 0]

Holis buenas tardes chicos: a ver si me pueden ayudar, me entro al laboratorio una Dell latitud 3120 gdb10 la-k512p . con la falta de un componente PU10 se lo sacaron en el servicio técnico anterior

                                                         según parece, adjunto foto desde ya muchas gracias besis.



https://files.fm/u/4s59xb43mc

[LEO037 1.607]

cortesia de el ADMIN  @pcp04imagen editada por el y la INFO.

Me llego la primera DELL Latitud 3120 del plan Conectar Igualdad Bonaerense con problemas: no enciende ni prende algún led, pero no esta en corto tengo 12v de la fuente principal y 3,3v que podrías ser 3V LDO, quería hacer algunas mediciones mas pero me encuentro con problemas para encontrar los datasheet e identificar los ICs principales:
IC de Carga y fuente principal de 12v: PU3005 es un SN2921
Fuente de 3V y 5V: pu102: CXLEK8 pu100: BA8EFA (podría ser también BABEFA)

Editado 4 Agosto por LEO037

[LEO037 1.607]

*cortesia de el ADMIN  @pcp04imagen editada por el y la INFO.

iNFO SOBRE EL MEC1515  ( A TESTEAR)

Bueno no he conseguido los datasheets de los ICs PU100, PU102 Y PU3005, ademas me encontré con otro problema:
Suponiendo que el problema podría estar en el EC MEC1515-NB intente leer su memorias Flash, luego de determinar el pinout del puerto JTAG, haciendo mediciones entre un puerto llamado JDEG1 y el MEC, y comparando con el pinout del puerto JTAG del mother de otra DELL Latitude 3520 (203070-1), el pinout del puerto JTAG (JDEG1) del MEC para esta notebook GDB10 LA-K512P quedo así:



[pcp04 1.380]

En 2/8/2024 a las 20:11, Lunatica dijo:

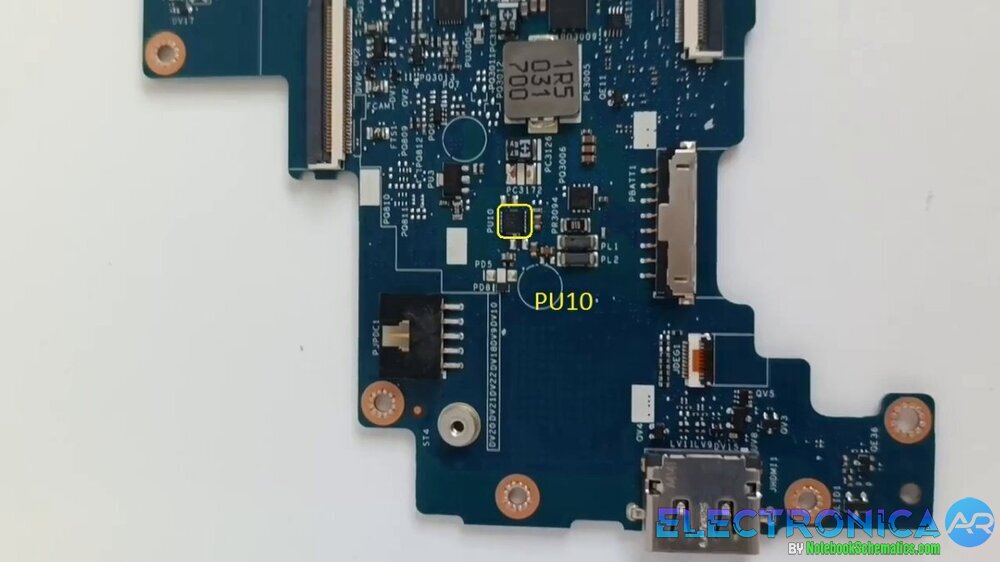

Holis buenas tardes chicos: a ver si me pueden ayudar, me entro al laboratorio una Dell latitud 3120 gdb10 la-k512p . con la falta de un componente PU10 se lo sacaron en el servicio técnico anterior

                                                         según parece, adjunto foto desde ya muchas gracias besis.



https://files.fm/u/4s59xb43mc

Hola,

Justo de este mother no hay esquemático ni boardview pero buscando en otro foro encontré un caso donde se había quemado ese componente y es un: BN01

pero no encontró información sobre ese código de IC  (marzo 2024) sugería remplazarlo por un AOZ13987DI verificando que en la placa el pad (térmico) inferior no este a masa (es decir que no sea masa/gnd).

https://www.aosmd.com/sites/default/files/res/datasheets/AOZ13987DI-01.pdf

Ahora siendo un circuito de protección de la entrada de alimentación por USB-C  para fines de comprobar el funcionamiento del mother podría puentearse, habría que estudiar un poco como es el diagrama alrededor de este IC.



Saludos
