Tip UPS LYONN DESIRE-500 con alarma de consumo excesivo

[pcp04 1.378]

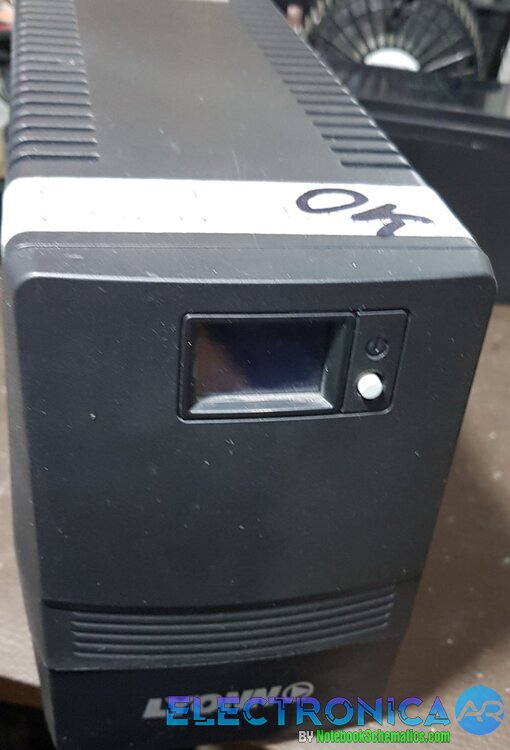

Recibí una UPS LYONN DESIRE-500 con error/alarma de alto consumo









Luego de desarmarla encontré las resistencias R13 (SMD), R89 Y R80 (?) quemadas, por algún motivo la UPS tuvo una sobre tensión a la salida y quemo dichas resistencias,

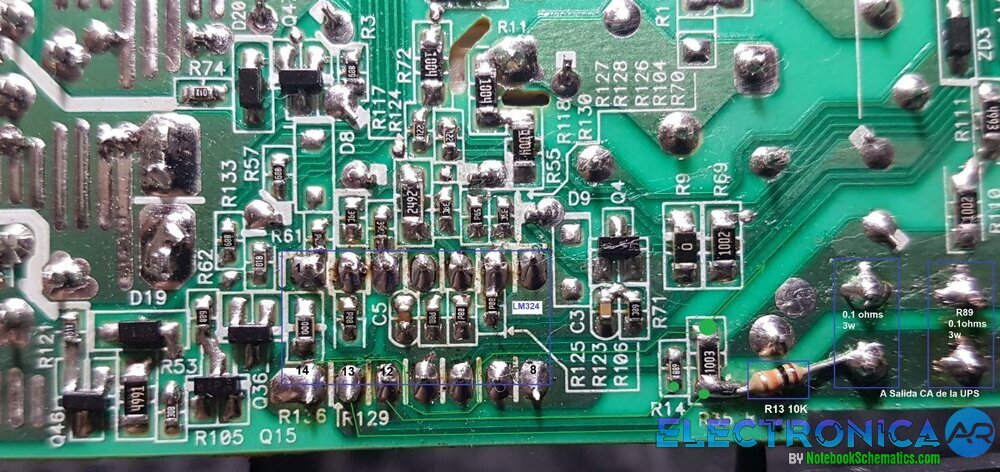

conociendo la falla y sabiendo (lógicamente siguiendo el circuito) que dichas resistencias se conectan a un operacional LM324 (pines 12 y 13) todo este circuito es el censado de carga,

la salida del operaciones (pin14) va directamente al IC controlador de la UPS (ver siguiente imagen)

Como la resistencia R13 era SMD, no se podría saber el valor y al no encontrar ninguna información en internet (la placa dice WAN NIEN 101V0) tuve que desarmar

mi UPS Lyonn de 800VA suponiendo que al ser UPS pequeñas deberían usar la misma placa y así fue: la resistencia smd R13 decía "01C" que corresponde a 10k.

Luego de cambiar las resistencias aun permanecía en falla lo que era de imaginar que también se había dañado el LM324.



En total se cambiaron:

R13 10K (smd x discreta)

R89 0.1 ohms 3W

R80 (?) 0.1 ohms 3W

U1 LM342L X LM324N

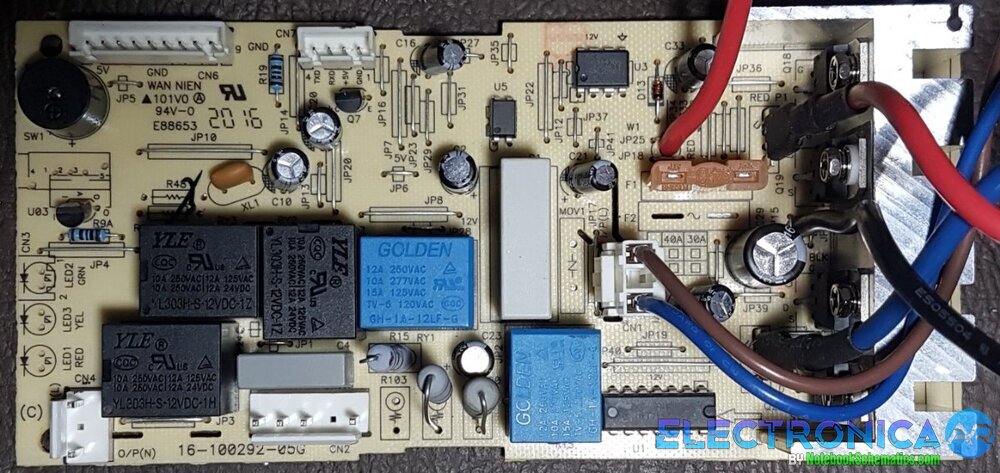

Fotos de la placa:







Hasta la próxima!
