buenas colegas, en este caso trato un ite8728f / ex

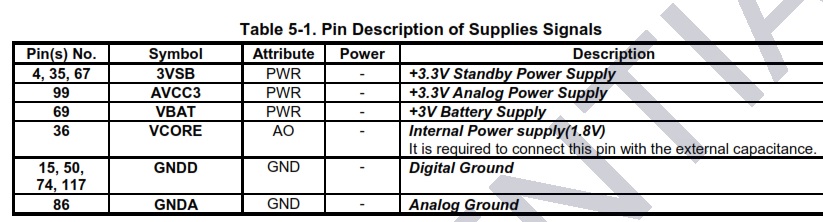

Se alimenta de 3 formas. es decir donde vamos a insertar la punta del tester para corroborar que se este alimentando:
la primera a probar es el VBAT. placa con pila cr2032.. en tal terminal deberia dar una tension de entre 2,7v ò 2,99 max. ya que la pila tiene su caida de tension hasta llegar a alimentar el ITE
La segunda es con fuente conectada a la red, sin encender. y chequeamos el terminal 3vsb. es decir el stand by, deberia dar algo mas acertado que la pila, ya que tiene una fuerte alimentacion unos 3.3v aprox.
La tercera se alimenta prendiendo la fuente, es decir se anula en este orden, para no malgastar cargas etc. y esta tmb deberia dar 3.3v.
Repito cuando no hay tension trabaja la pila, y cuando esta a la red 220(tension digamos) se anula la pila, y trabaja el stand by, cuando se prende se anula el standby logicamente. y trabaja ese terminal directo.
salu2!
Se alimenta de 3 formas. es decir donde vamos a insertar la punta del tester para corroborar que se este alimentando:
la primera a probar es el VBAT. placa con pila cr2032.. en tal terminal deberia dar una tension de entre 2,7v ò 2,99 max. ya que la pila tiene su caida de tension hasta llegar a alimentar el ITE
La segunda es con fuente conectada a la red, sin encender. y chequeamos el terminal 3vsb. es decir el stand by, deberia dar algo mas acertado que la pila, ya que tiene una fuerte alimentacion unos 3.3v aprox.
La tercera se alimenta prendiendo la fuente, es decir se anula en este orden, para no malgastar cargas etc. y esta tmb deberia dar 3.3v.
Repito cuando no hay tension trabaja la pila, y cuando esta a la red 220(tension digamos) se anula la pila, y trabaja el stand by, cuando se prende se anula el standby logicamente. y trabaja ese terminal directo.
salu2!
