NOVATECH (NVTNU1BCI7) TEST POINT del chip bios

[LEO037 1.607]

Hola a todos en electronica ar se que a muchos les llegan estas maquinas NOVATECH G11 (NVTNU1BCI7) voladas las pistas del pad del chip bios en la mother. en esta ocasión les vengo a dejar mi TEST POINT de hacia donde van cada pin del chip bios así saben donde JUMPEAR.

1)-DEJO UN MINI EJEMPLO DE LO QUE HABLO, ALGUIEN LEVANTO TODAS LAS PISTAS DEL CHIP BIOS).. y por grupos de face note que varios buscaban esta solucion)

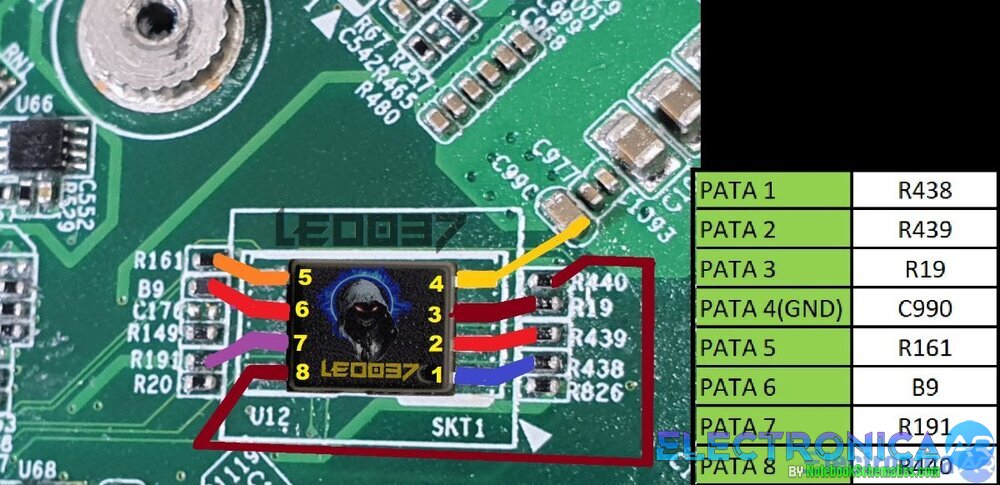

2)- ACA ESTA LA SOLUCION...DE COMO DEBEN JUMPEAR EN CASO DE QUE LES LLEGE UNA MAQUINA CON LOS PADS ARRANCADOS O QUE USTEDES LES ARRANCARAN LOS PADS POR ERROR.





por si no se ve EN EL RECUADRO DE LA IMAGEN... la pata 8 va a la R440.

*estas maquinas suelen venir con chip cFeon pero algunas vienen con chip WINBOND W25Q64FW (chips de 1.8v).

sin mas me despido de mis amigos colegas y les deseo un gran dia y ENJOY MY INFO ??
