Descripción
Placa base BoardView archivo y diagrama esquemático
Novedades de la Versión EC: MEC1515
Subido el
- Diagrama esquemático para MB

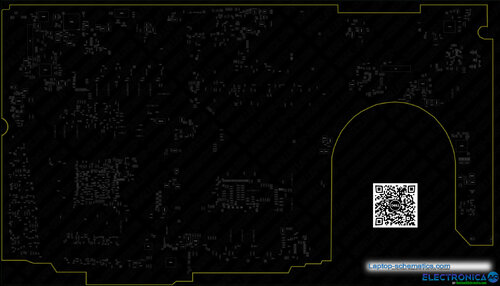

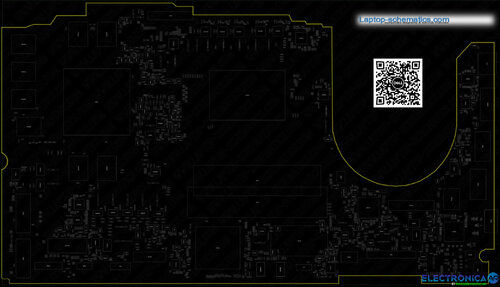

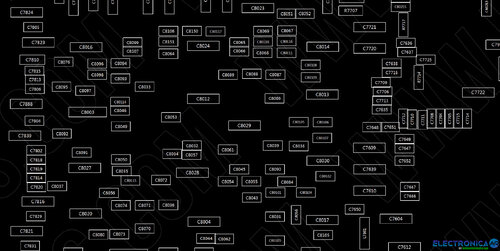

- Archivo BoardView* para MB (*Silkscreen / 2 archivos JPEG no buscables / Alta resolución)
- Diagrama de temporización de la secuencia de
potencia - Diagrama de bloques paso a paso de la secuencia de potencia
- Diagrama de bloques de distribución de potencia - Bloque
PCH SMBus Diagrama
- Diagrama de bloques KBC SMBus - Diagrama
de bloques térmico - Diagrama de bloques
de audio
